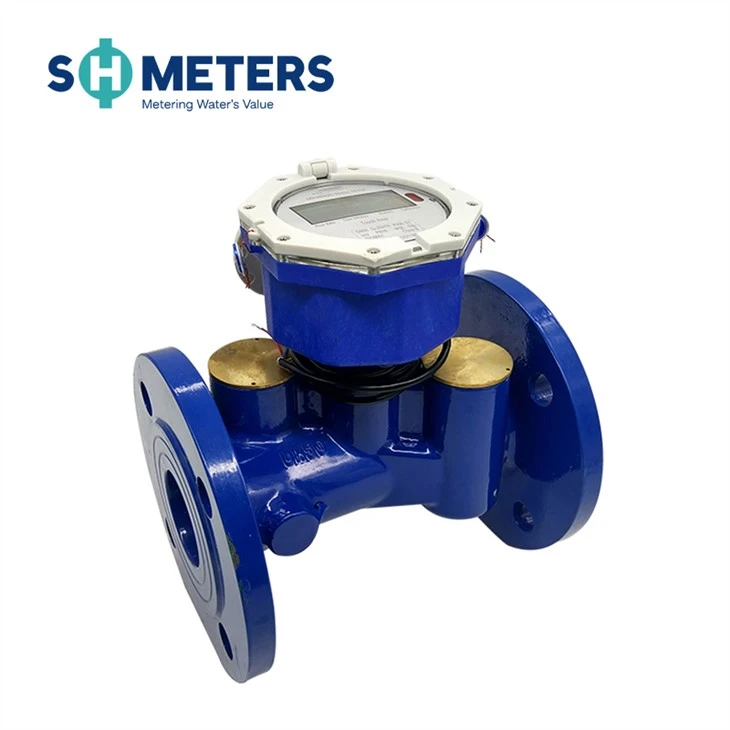

Az ultrahangos vízmérő az ultrahanghullám elvét alkalmazza. Az ultrahangos hangsugár vízben terjedésekor a sebesség változása okozta időkülönbség érzékelésével a víz áramlási sebességének elemzésével és feldolgozásával számítják ki a víz áramlási sebességét.
Az ultrahangos vízmérők a következő teljesítményjellemzőkkel rendelkeznek:
1. Nagy pontosság: A mérési pontosság általában ±1%-on belül van, és a hiba több mint 1-szerese a mechanikus vízmérőkének.
2. Alacsony kiindulási pont: Az ultrahangos vízmérő képes észlelni az apró vízáramlást, ami segíthet a vízellátási osztálynak a bevétel hatékony növelésében.
3, alacsony nyomásveszteség: az ultrahangos vízmérő keresztmetszeti szerkezete egyenes cső alakú mérőcső, nincs mechanikus alkatrész, csökkenti a vízáramlási akadályokat, csökkenti a vízellátó részleg költségeit.
Vízmérő ház bemutatása:
1, a tok kiváló minőségű alapanyagokból készült, biztonságos és hordható.
2. Az egyszerű kezelés érdekében használja az érintőgombot.
3, IP68 szintű vízálló funkció.
Cégünk nem csak professzionális termékekkel rendelkezik, hanem jó vállalati kultúrával, csapatépítéssel és így tovább. Hiszünk abban, hogy az egymást segítő cégek tovább tudnak menni és jobban teljesítenek.
Működési elv
A mérő a minőségi hőmérséklet-érzékelőből, az áramlásérzékelőből és a számológépből áll. A hőmérséklet-érzékelő a víz hőmérsékletét és az áramlásérzékelő a csővezetékeken átáramló víz térfogatát méri az áthaladási időkülönbség alapján.
A két adat begyűjtése után a kalkulátorba kerül, a fogyasztási víz mennyisége kidolgozásra kerül, eltárolásra kerül és végül megjelenik az LCD-n. A fővezeték a vízellátó csőben, a csőméret DN50-nél nagyobb.
Munkafolyamat
1. Az ultrahangos vízmérő összegyűjti a csővezetékben lévő áramlást, és a nyomásadatok az RTU-n keresztül feltöltődnek a felhőszolgáltatási platformra.
2. Nyomás és áramlás hirtelen változásriasztása.
Szoftver előnyei
1.High range arányú ultrahangos vízmérő, pontos mérés.
2. Gyors visszajelzés és a vészhelyzeti információk pontos pozicionálása.
Vázlatos méretrajz
Vázlat mérete
Névleges átmérő | L hossz | Szélesség B | Magas H | Karimás csatlakozás | ||
Mm | Karima átmérője | Csavar Ciecle átmérője | Csavar M-es méretű | |||
DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Műszaki paraméter
Névleges átmérő (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
Max. áramlás Q4 (m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
Névleges térfogatáram Q3 (m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
Átmeneti áramlás Q2 (m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
Minimális térfogatáram Q1 (m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
Védelmi osztály | IP68 | ||||||||
Mérési tartomány | Q3/Q1 R250/R400 | ||||||||
Pontossági osztály | 2. osztály | ||||||||
Az akkumulátor élettartama | 8 év | ||||||||
Hőmérséklet osztály | T50 | ||||||||
Nyomásveszteség osztály | ΔP63 | ||||||||
Flow prefile érzékenységi osztály | U10/D5 | ||||||||
Környezetvédelmi osztály | B osztály, M1 | ||||||||
Elektromágneses környezeti osztály | E1 | ||||||||
Üzemi nyomás | 1,6 MPa | ||||||||
Maximális térfogatáram kijelzés (m³) | 9999999.9 | ||||||||
Fordított áramlás kijelzése (m³) | 9999999.9 | ||||||||
Beépítési helyzet | Vízszintes vagy függőleges | ||||||||
MEGJEGYZÉS: A karima mérete megfelel az ISO{0}}:1988 szabványnak. A karima szabvány testreszabható. Különleges igényű termékek megrendelését is elfogadjuk.
