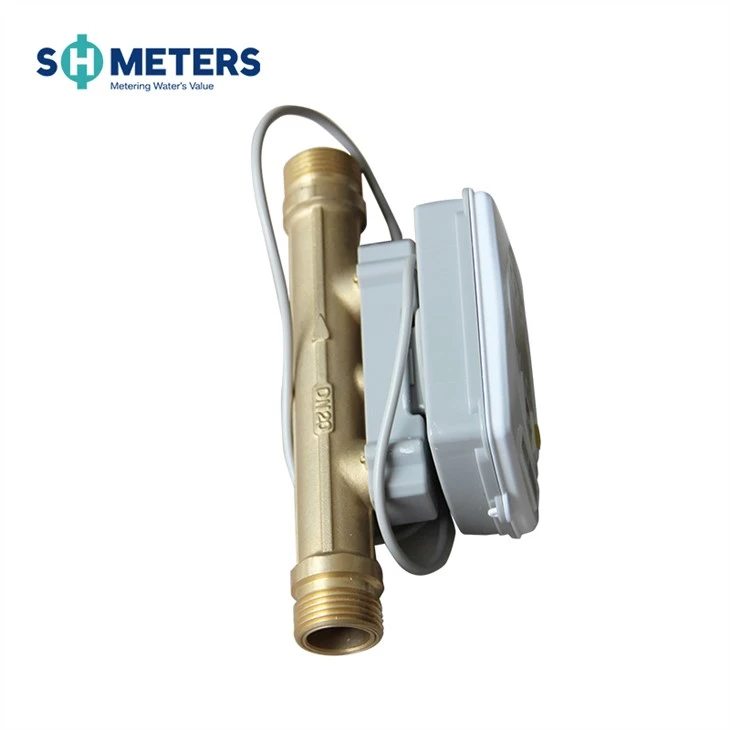

Termékleírás

ultrasonic water meter description

Ultrahangos vízmérőnkben nincs mozgó alkatrész, évek óta nagy pontossággal. Az áramlásérzékelőben nincsenek mozgó alkatrészek, kerülje el a mechanikai alkatrészek hosszú távú-kopását, amely pontatlan mérést és a mérő meghibásodását eredményezheti. Az ilyen kialakítás a szennyeződésekkel szemben is ellenálló, ezért az ellenőrzések és karbantartások nem ingyenesek-.

Termékjellemzők

Alacsony indulási sebesség (5L/h), képes pontosan mérni;
Áramlási sebesség akár 12,5 l/h;
Dinamikus tartomány (Q3/Q1) elérve 200:1;
Nincsenek mechanikus mozgó alkatrészek, nincsenek kopások, és hosszú élettartamú;
Kis nyomásveszteség;
Mérheti az áramlási sebességet;
Magas mérési frekvencia;
Infravörös fotoelektromos olvasási interfész;
kapacitív érzékelő érintés;
Akkumulátor ER{0}}mAh;
Anyaga: 58 réz, ABS műanyag;
Szerelés bármilyen beépítési helyzetben;
Riasztás, ha van levegő;
RS485 modbus/LoRa/LoRaWAN/NB-IOT támogatása; alkalmas kültéri telepítésre;
IP68 védelmi szint;
Áramkimaradás esetén az adatok nem vesznek el. Az adatok több mint 10 évig menthetők, és 23 hónapos előzményadatok automatikusan menthetők;
A műszaki adatok megfelelnek az ISO 4064 nemzetközi szabványnak;
ISO9001 tanúsítás;
Garancia: 2 év.

Vázlat méretrajz

ultrasonic water meter outline dimension

Névleges átmérő	Hossza L	Hossz L1	Szélesség B	Magas H	Csatlakozó szál
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Műszaki paraméter

Névleges átmérő (mm)	15	20	25	32	40
Túlterhelési áramlás Q4 (m/h)	3.125	5	7.875	12.5	20
Állandó áramlás Q3 (m3/h)	2.5	4	6.3	10	16
Átmeneti áramlás Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Minimális térfogatáram Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Indító-áramlás (m3/h)	0.005	0.005	0.008	0.01	0.015
Max áramlás	999999.999
Mérési tartomány	Q3/Q1, R200/(R250 személyre szabható)
Pontossági osztály	2. osztály
Nyomásveszteség osztály	0,04 MPa vagy annál kisebb
Üzemi nyomás	1,6 MPa
Hőmérséklet osztály	T30/T50
Hőmérséklet tartomány	(5~55) fok
Tárolási hőmérséklet	-20-60 fok
Környezetvédelmi osztály	B osztály
Elektromágneses osztály	E1
Tápegység	Beépített{0}}lítium akkumulátor DC 3,6 V
Az akkumulátor élettartama	8-10 év
Az akkumulátor kapacitása	8500 mAh
Energiafogyasztás	10μA
Beépítési helyzet	Bármilyen szögben
Kijelző	LCD, 8 számjegyű kiegészítő karakterek
Beépítési magasság	U10/D5
Kommunikációs interfész	RS485 modbus/LoRa/LoRaWAN/NB-IOT
Védelmi osztály	IP68

Működési elv

Az ultrahangos vízmérő egy új típusú vízmérő, amely képes érzékelni a sebességváltozás okozta időkülönbséget, amikor az ultrahangsugár a vízben felfelé és lefelé terjed, elemzi és kezeli a víz áramlási sebességét, majd tovább számítja a víz áramlási sebességét.

ultrasonic water meter working principle

Megjegyzések a telepítéshez

A kavics és egyéb idegen tárgyak elkerülése érdekében szerelés előtt öblítse át a csöveket;
Szereljen be egy szelepet és szűrőt a vízmérő előtt;
Ne érintse meg az elektromos részt, és ne húzza meg a vezetékeket, hogy elkerülje a sérülést a telepítés során;
Ha a vízmérőt vízszintesen vagy ferdén szerelik fel, az ultrahangos áramlási szondát a csöveken vízszintesen kell elhelyezni, és függőleges felszerelés esetén ügyelni kell arra, hogy a víz lefelé haladjon felfelé;
Kérjük, vegye figyelembe, hogy a csövön lévő nyíl irányának összhangban kell lennie a víz áramlási irányával a telepítés során;
A hézagoló alátétet megfelelően kell felszerelni, hogy elkerülje a rosszul beállított alátét eltömődését és a vízmérő pontosságának befolyásolását;
A vízmérőt nem szabad olyan helyre felszerelni, amelyet erős mechanikai rezgések érhetnek; Különleges megjegyzések:

1. Ügyeljen arra, hogy a vízmérő előtt szereljen be egy be-elzáró szelepet és szűrőt, és egy másik be-elzáró szelepet javasolt utána karbantartás céljából. A visszafolyás megakadályozása érdekében visszacsapó szelepet kell felszerelni a vízmérő elé vagy mögé.

ultrasonic water meter installation 1

A vízmérő használata előtt a csövet fel kell tölteni vízzel, ellenkező esetben pontatlan vagy akár nem{0}}mérés következik be;
A vízmérő felszerelésekor DN*10 hosszúságot kell lefoglalni a vízmérő előtt. Vagy le kell foglalni a DN*5 hosszt a vízóra mögött;
A vízmérőnek 4 másodpercenként frissítenie kell a kijelzőt, és le kell olvasnia a vízmérőt (beleértve a kezdőértéket és a végét is érték) legalább 4 másodpercig a szelep zárása után a vízmérő tesztelésekor, ellenkező esetben a vizsgálati eredményeket befolyásolhatja;
Ügyeljen arra, hogy a közegáram a vízmérő áramlási tartományán belül legyen a vizsgálat és a használat során, ellenkező esetben a vízmérő károsodását okozhatja;
Használat közbeni meghibásodás esetén (pl. mérési hiba, stb.) kérjük, haladéktalanul vegye fel a kapcsolatot az illetékes menedzsment részleggel, és ne saját maga javítsa meg;
A termék eldobható szétszerelés elleni tömítéssel van felszerelve, amelyet csak az erre kijelölt személyzet távolíthat el, ellenkező esetben ki kell zárni az ingyenes -értékesítés utáni szolgáltatásból.

ultrasonic water meter installation 2

Gyár

factory

Csomagolás és készlet

ultrasonic water meter packaging and inventory

Ügyfelünk

our client

GYIK

K: Az ultrahangos vízmérők pontosan mérhetnek?

V: Az ultrahangos vízmérők jelenleg a legszélesebb körben használt vízmérők, és mérési pontosságukat az iparban dolgozók felismerték és megerősítették. Az ultrahangos vízmérők mérési elve a víz áramlási sebességének és térfogatának mérése hanghullámok visszaverődésén keresztül, ami nagyon nagy pontossággal rendelkezik. Ráadásul az ultrahangos vízmérőknek nincs mozgó alkatrésze, így stabilitásuk és megbízhatóságuk viszonylag magas.

K: Hogyan kommunikálnak az ultrahangos vízmérők?

V: Az ultrahangos vízmérő kommunikáció alapelve az, hogy észleli a sebességváltozás okozta időkülönbséget, amikor az ultrahangos hangsugár felfelé és ellenáramban terjed a vízben, majd elemzi és feldolgozza a víz áramlási sebességét, hogy megkapja a víz áramlási sebességét a víz áramlási sebességének további felhalmozásához. A hagyományos kommunikációs módszereknél jobb, ultrahangos vízmérőket használnak a kommunikációhoz, és az átvitel pontosabb, energiatakarékosabb- és zavartalanabb. A folyamat során a szükséges adatokat ultrahanghullámokká kódolják és rendszeres időközönként elküldik a küldő vízmérőtől a fogadó vízmérőhöz, amely dekódolja az információt és megjeleníti a mérőn.

K: Milyen különleges követelmények vonatkoznak az ultrahangos vízmérő felszerelésére?

V: Először is, az ultrahangos vízmérő felszerelése során olyan helyet kell kiválasztani, amely megközelítőleg a víz áramlási irányához igazodik, hogy a víz áramlási iránya összhangban legyen a műszer elhelyezési irányával. Ez hatékonyan elkerülheti a vízáramlás ultrahangos érzékelőre gyakorolt hatását, és pontosabbá és megbízhatóbbá teheti a műszeres méréseket. Másodszor, az ultrahangos vízmérő felszerelésekor biztosítani kell a cső síkságát és szintjét. A lengő vagy egyenetlen csövek hibákat okoznak a mérési adatokban és befolyásolják a használati hatást. Ezért a telepítési folyamat során figyelmet kell fordítani a csővezeték helyzetének és magasságának beállítására, hogy a csővezeték síksága és szintje megfeleljen a szabványos követelményeknek. Ezenkívül az ultrahangos vízmérő felszerelése előtt a csővezetéket teljesen át kell öblíteni és meg kell tisztítani, hogy a csővezetékben lévő szennyeződéseket és szemetet eltávolítsák a mérési adatok befolyásolásának elkerülése érdekében. A műszert a telepítés után kalibrálni kell. Kérjük, hogy a mérési adatok valódi megbízhatóságának biztosítása érdekében szigorúan kövesse a használati utasítást. Az ultrahangos vízmérő használata és karbantartása során meg kell értenie a használati és karbantartási utasításait, rendszeresen ellenőriznie kell a mérési adatokat, és időben ki kell cserélnie az elemet és a burkolatot a normál használat érdekében. Ezzel egyidejűleg ügyeljen arra, hogy a műszert ne érje ütés vagy nedvesség, hogy elkerülje a műszer károsodását.

K: Milyen tanúsítványokat kaptak ultrahangos vízmérőink?

V: Jelenleg ultrahangos vízmérő termékeink még nem szerezték meg a megfelelő tanúsítványokat, de most azt tervezzük, hogy benyújtjuk a szükséges információkat a tanúsítás megszerzéséhez 2024-ben. Továbbra is keményen dolgozunk azon, hogy ultrahangos vízmérő termékeink megfeleljenek a különböző szabványoknak és előírásoknak. Bízunk abban is, hogy továbbra is figyelni és támogatni tudja cégünk termékeit.

K: Az ultrahangos vízmérők pontossága elérheti az R400-at?

V: Jelenleg egy R400 pontosságú ultrahangos vízmérőt fejlesztettünk ki, beépítési emelkedése U0/D0. Ez a vízmérő még tesztelési stádiumban van, és várhatóan 2024 első negyedévében kerül átadásra.
