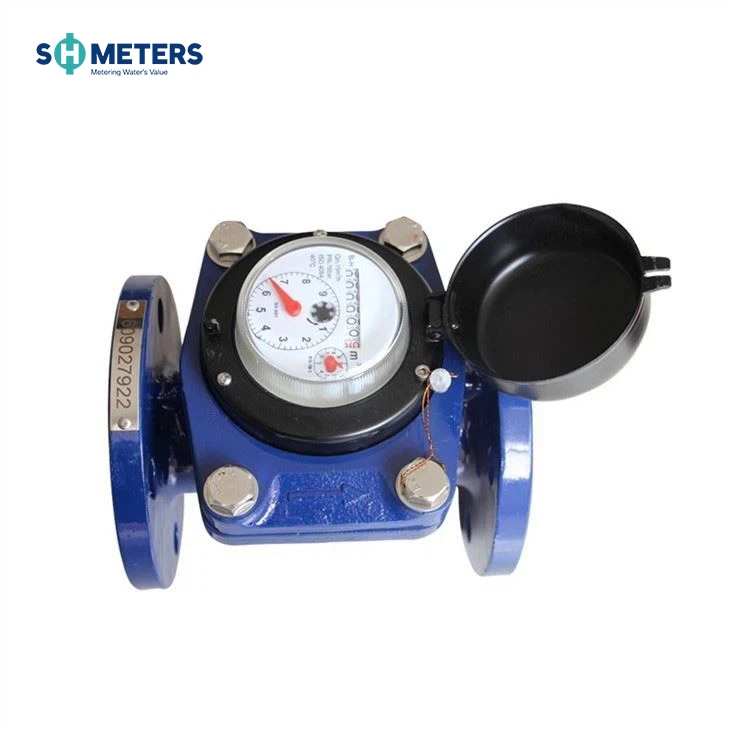

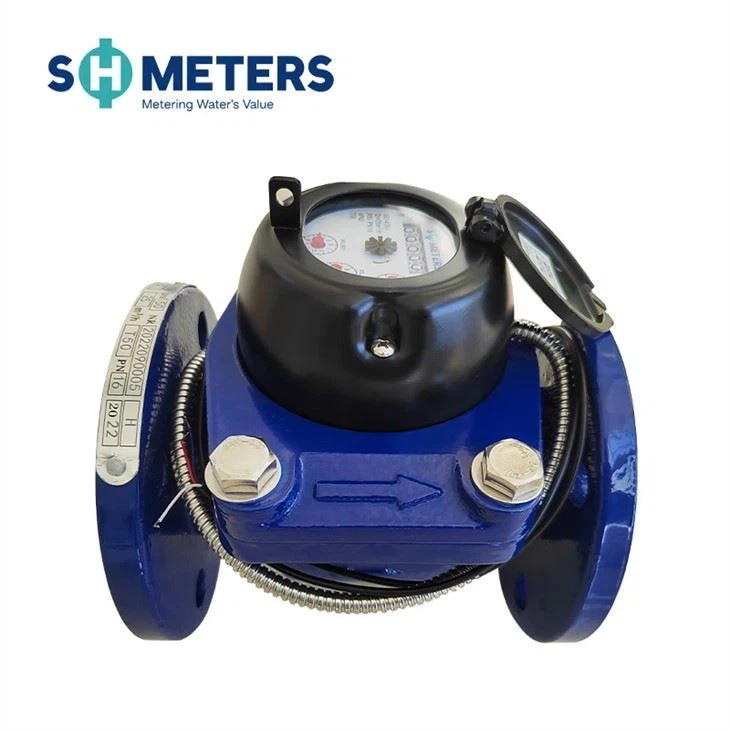

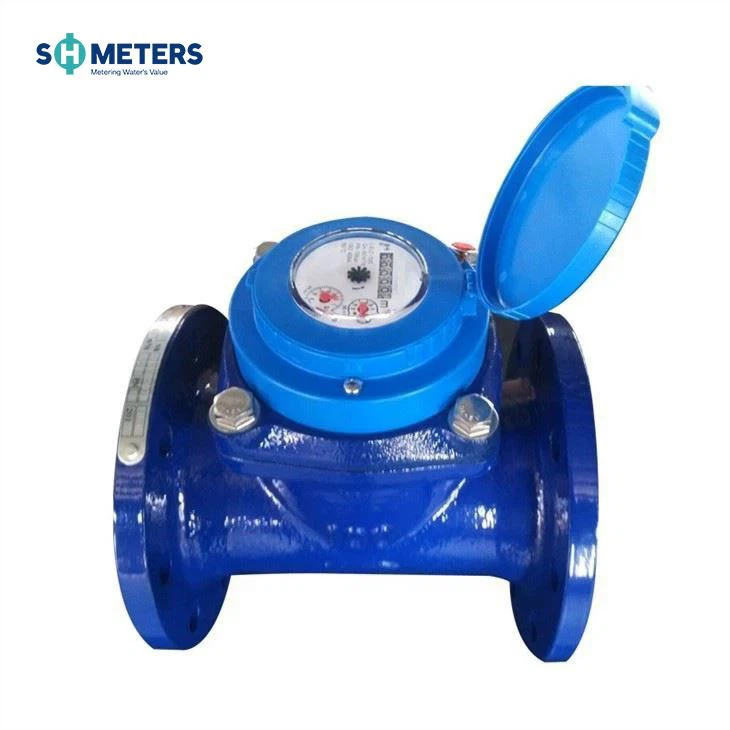

LXXG(R)-50~300(mm)
Öntözés Vízszintes lapátkerék, száraz tárcsás hideg (meleg) vízóra
LXXG 50-300MM alkalmazása
A csővezetéken áthaladó hideg (meleg) víz mennyiségének mérése. A vízmérőt öntözésre használják, önkormányzati stb.
Az LXXG 50-300 mm jellemzői
· Kivehető elemszerkezet, egyszerű telepítés és karbantartás
· Száraz tárcsa, mágneses meghajtó
·Nagy áramlási kapacitás, kis nyomásveszteség
· Ellenáll a víz zúgásának és szennyezésének
· Vákuumos zárt regiszter biztosítja, hogy a számlap mentes legyen a páralecsapódástól, és tisztán tartsa a leolvasást a hosszú távú használat során
· Kiváló minőségű anyagok a stabil és megbízható jellemzők érdekében
·A műszaki adatok megfelelnek az ISO 4064/ISO9100 nemzetközi szabványnak
· Nagy pontossággal
·A terméktartozékok közé tartoznak a csatlakozók, szűrők, csatlakozási tartozékok, csőtartozékok, karima, szűrő
Opcionális funkciók
· Műanyag regiszter, réz regiszter és teljes üveg regiszter
·Pontosság: R=25/20/50
·Méret: DN50-DN300
· Hideg / forró víz
·Reed kapcsoló opció
· A karima szabvány választható
· 360 fokos forgatás választható
· Öntöttvas, gömbgrafitos öntöttvas, rozsdamentes acél, GG25, GGG50, SS304, SS316 test választható
·Üzemi nyomás: PN16/25
· Impulzuskimenet biztosítása
Munkafeltétel
·Vízhőmérséklet: 0,1 ℃ ~ 50 ℃ (0,1 ℃ ~ 90 ℃ melegvízmérőnél)
·Víznyomás: ≤1,0 MPa (1,6 MPa kérésre)
Maximálisan megengedett hibák
·Az alsó zónában a qmin-től a qt-ig, de nem számítva ±5%
·A felső zónában a qt-től a qs-ig bezárólag ±2% (±3% melegvíz-mérő esetén)
Méretek
| típus | Méret | Hossz | Magasság | Csatlakozó karima | ||
| mm | D1 Külső átmérő | D2 csavar kör átmérője | Csatlakozó csavarok (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0 Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 MPa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 MPa) | ||||
MEGJEGYZÉS: A karima mérete megfelel az ISO7005-1:1988 szabványnak. A karima szabvány testreszabható. Különleges igényű termékek megrendelését is elfogadjuk
Impulzus pozíció
| Méret | Impulzus pozíció |
| DN50-200 | 100/1000L/impulzus |
| DN250-DN300 | 1000L/impulzus |
Nyomásveszteségi görbe
Áramlástechnikai specifikáció
| Névleges áramlás | Maximális áramlás Q4 | Permanens Flow Q3 | Q3/Q1 | Q2/Q1 | Átmeneti áramlás Q2 | Minimális áramlás Q1 | Minimális Olvasás | Maximális olvasás | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
A két Reed kapcsolórendszer működési leírása
Tekintse meg a két reed kapcsoló rendszer diagramját alább, a két reed kapcsolót a mutatóra vagy a fogaskerékre szerelt mágnes „BE” VAGY „KI” állásban tudja működtetni a regiszteren való működés közben, de soha nem „BE” helyzetben. ugyanakkor, hacsak a kimenő mágnes nem támad.
A két reed kapcsoló két „BE” és két „KI” kapcsolót működtet a mutató egy körében, vagy a fogaskerék egy jelkimenetet jelent, ez az elv megakadályozza a jelkimenet elvesztését vagy túlszámlálását a kapcsolók kocogása vagy a cső vibrációja miatt, így biztosítja a jelkimenet megbízhatóságát.
Garancia
Minden mérőóra az átvételtől számított egy (1) éves gyártási és anyaghibákra vonatkozik. Az ezen időszakon belül felfedezett hibás mérőket vagy alkatrészeket díjmentesen ki kell cserélni a SHMETERS-be való visszaküldéskor.
