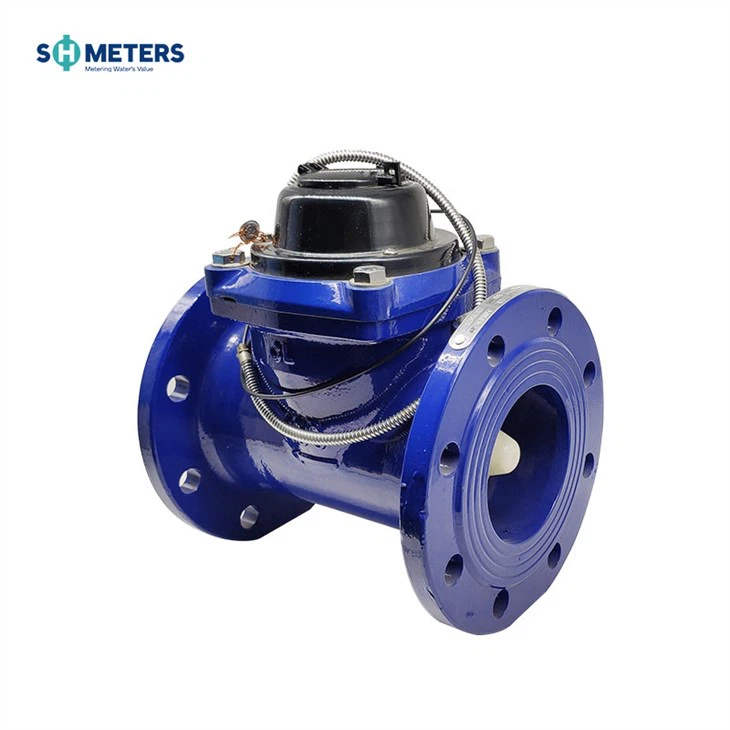

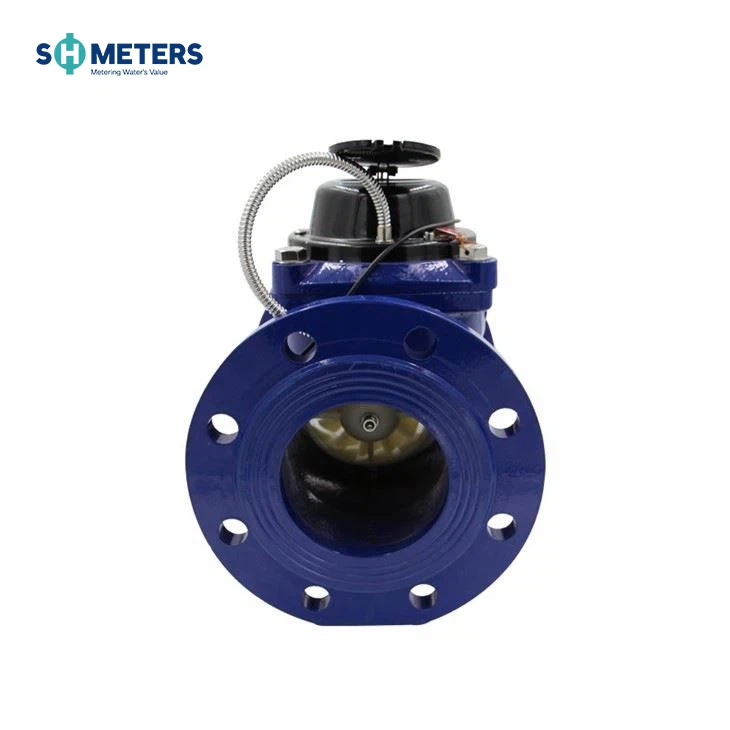

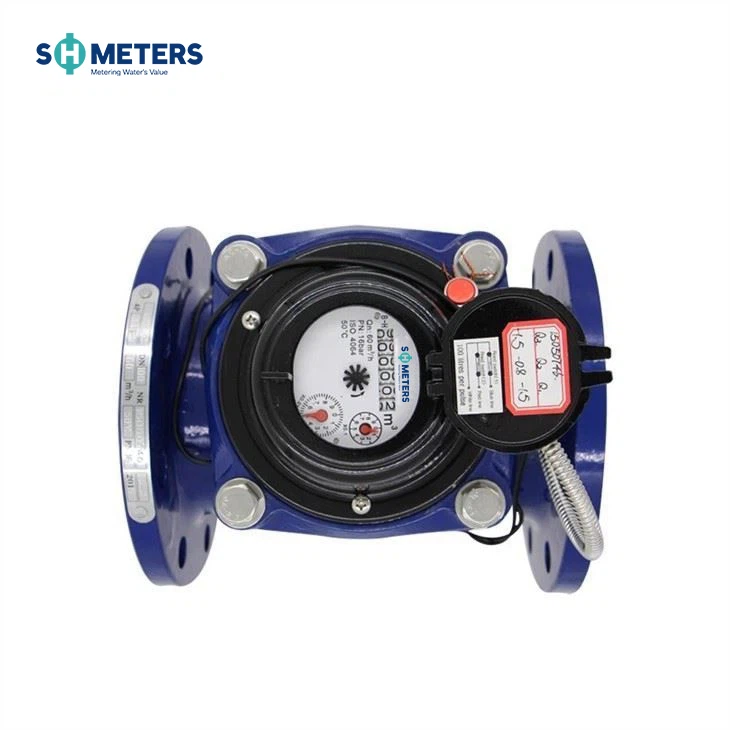

LXXG(R)-50~300(mm)
Öntözés Vízszintes lapátkerék, száraz tárcsás hideg (meleg) vízóra
Alkalmazás
A csővezetéken áthaladó hideg (meleg) víz mennyiségének mérése. A vízmérőt öntözésre használják, önkormányzati stb.
Jellemzők
· Kivehető elemszerkezet, egyszerű telepítés és karbantartás
· Száraz tárcsa, mágneses meghajtó
·Nagy áramlási kapacitás, kis nyomásveszteség
· Ellenáll a víz zúgásának és szennyezésének
· Vákuumos zárt regiszter biztosítja, hogy a számlap mentes legyen a páralecsapódástól, és tisztán tartja a leolvasást a hosszú távú szolgáltatás során
· Kiváló minőségű anyagok a stabil és megbízható jellemzők érdekében
·A műszaki adatok megfelelnek az ISO 4064/ISO9100 nemzetközi szabványnak
· Nagy pontossággal
·A terméktartozékok közé tartoznak a csatlakozók, szűrők, csatlakozási tartozékok, csőtartozékok, karima, szűrő
Opcionális funkciók
· Műanyag regiszter, réz regiszter és teljes üveg regiszter
· Pontosság: R=25/20/50
·Méret: DN{0}}DN300
· Hideg / forró víz
·Reed kapcsoló opció
· A karima szabvány választható
· 360 fokos forgatás választható
· Öntöttvas, gömbgrafitos öntöttvas, rozsdamentes acél, GG25, GGG50, SS304, SS316 test választható
·Üzemi nyomás: PN16/25
· Impulzuskimenet biztosítása
Működési állapot
·Vízhőmérséklet: {{0}},1 fok ~50 fok (0,1 fok ~90 fok melegvízmérőnél)
·Víznyomás: kisebb vagy egyenlő, mint 1.{1}}Mpa (1,6 MPa kérésre)
Maximálisan megengedett hibák
·Az alsó zónában a qmin-től a qt-ig, de nem számítva ±5%
·A felső zónában a qt-től a qs-ig bezárólag ±2% (±3% melegvíz-mérő esetén)
Méretek
Írja be | Méret | Hossz | Magasság | Csatlakozó karima | ||
mm | D1 Külső átmérő | D2 csavar kör átmérője | Csatlakozó csavarok (nM) | |||
LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20 (1,0 MPa) |
12-M20 (1,6 MPa) | ||||||
LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20 (1,0 MPa) |
405 | 355 | 12-M24 (1,6 MPa) | ||||
LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20 (1,0 MPa) |
460 | 410 | 12-M24 (1,6 MPa) | ||||
MEGJEGYZÉS: A karima mérete megfelel az ISO{0}}:1988 szabványnak. A karima szabvány testreszabható. Különleges igényű termékek megrendelését is elfogadjuk
Impulzus pozíció
Méret | Impulzus pozíció |
DN50-200 | 100/1000L/impulzus |
DN250-DN300 | 1000L/impulzus |
Nyomásveszteségi görbe
Áramlástechnikai specifikáció
Névleges áramlás | Maximális áramlás Q4 | Permanens Flow Q3 | Q3/Q1 | Q2/Q1 | Átmeneti áramlás Q2 | Minimális áramlás Q1 | Minimális Olvasás | Maximális olvasás | ||
DN | m³/h | m³/h | m³ | |||||||
50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
A két Reed kapcsolórendszer működési leírása
Kérjük, tekintse meg a két reed kapcsoló rendszer diagramját alább, a két reed kapcsolót a mutatóra vagy a fogaskerékre szerelt mágnes "BE" VAGY "KI" állásban működteti a regiszteren való működés közben, de soha nem "BE" ugyanakkor, hacsak a kimenő mágnes nem támad.
A két reed kapcsoló egy mutatókörben két "BE" és két "KI" kapcsolót működtet, vagy a fogaskerék egy jelkimenetet jelent, ez az elv megakadályozza a jelkimenet elvesztését vagy túlszámlálását a kapcsolók kocogása vagy a cső vibrációja miatt, így biztosítja a jelkimenet megbízhatóságát.
Garancia
Minden mérőóra az átvételtől számított egy (1) éves gyártási és anyaghibákra vonatkozik. Az ezen időszakon belül felfedezett hibás mérőket vagy alkatrészeket díjmentesen ki kell cserélni az SHMeterekhez való visszaküldéskor.
