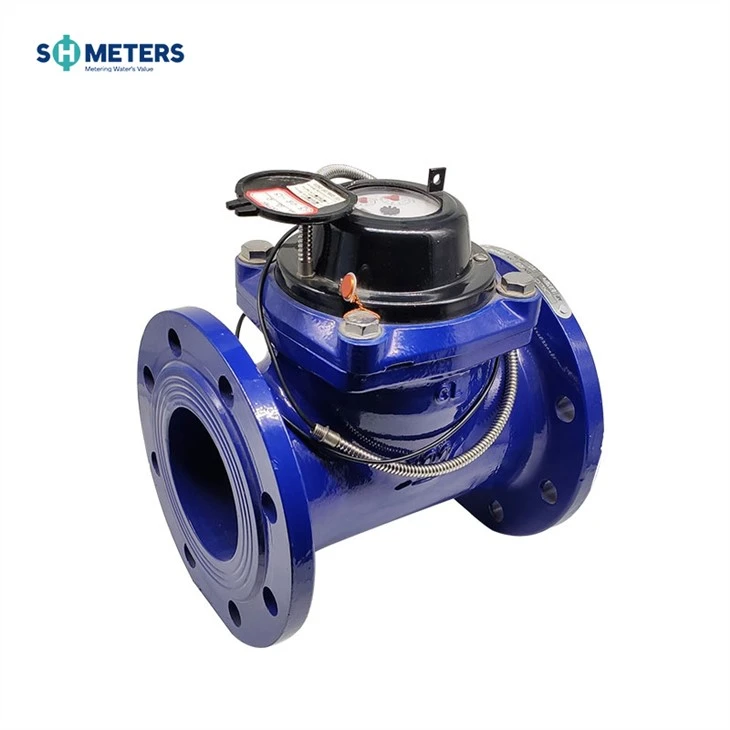

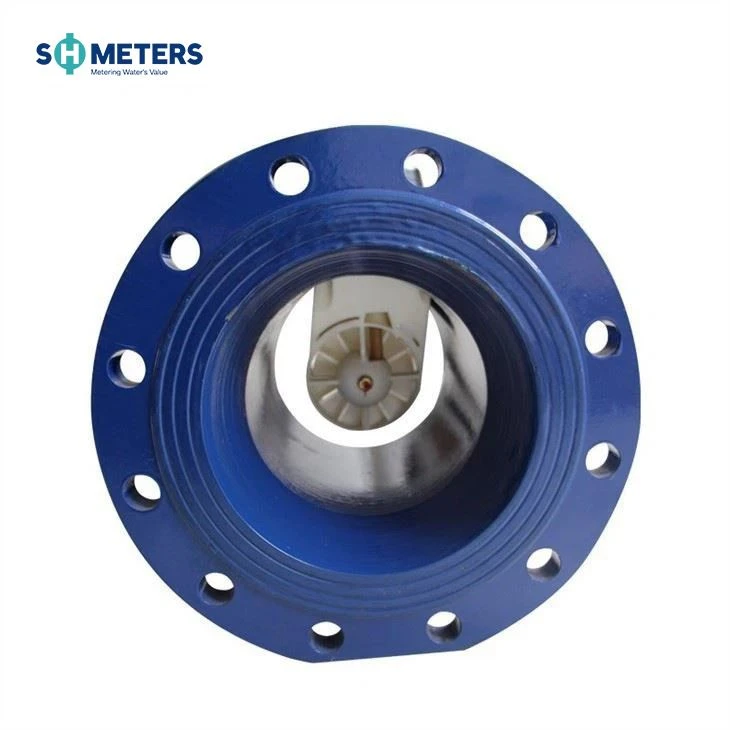

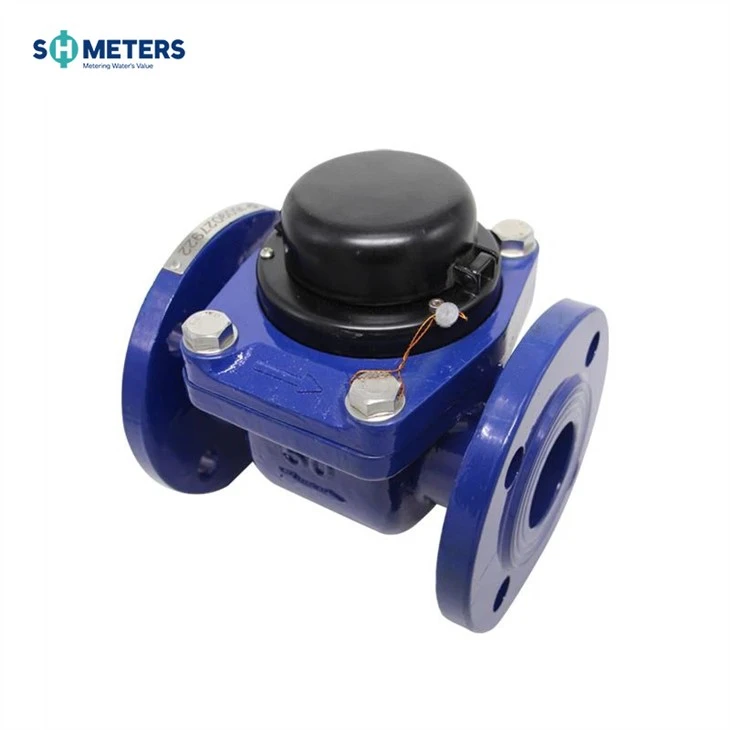

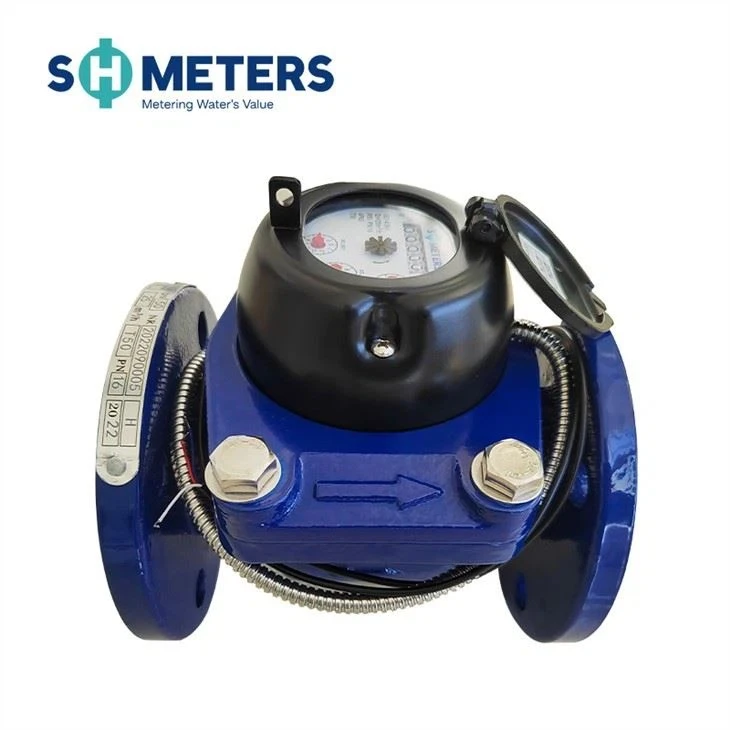

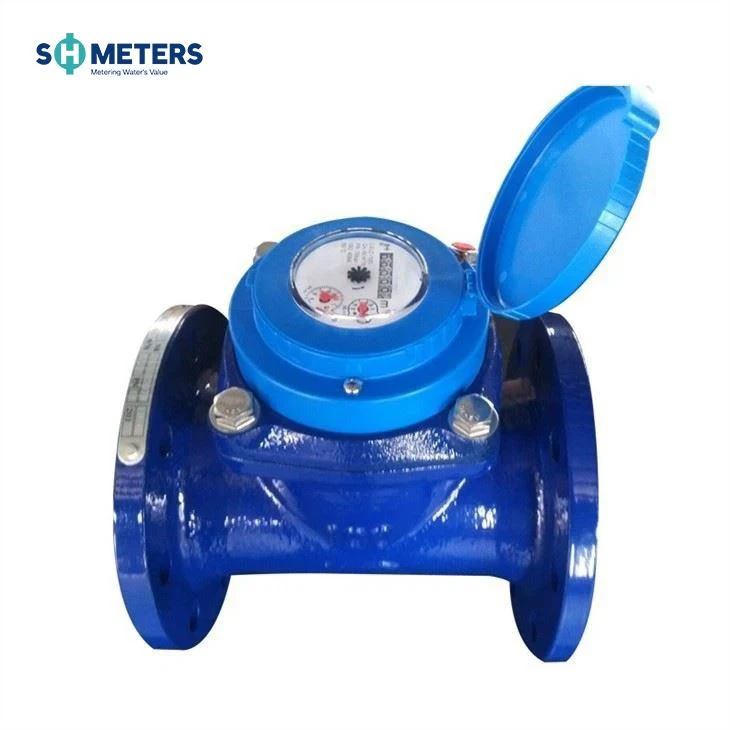

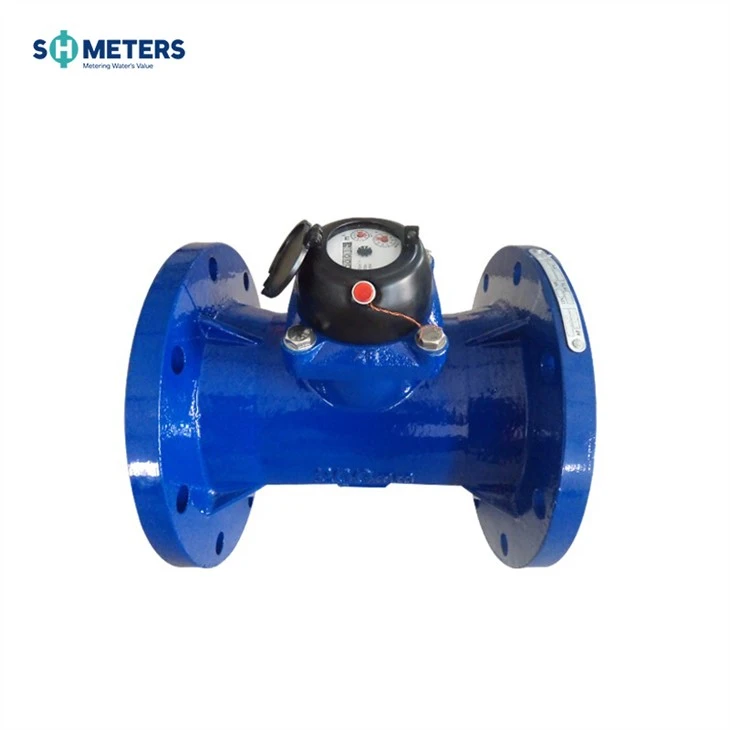

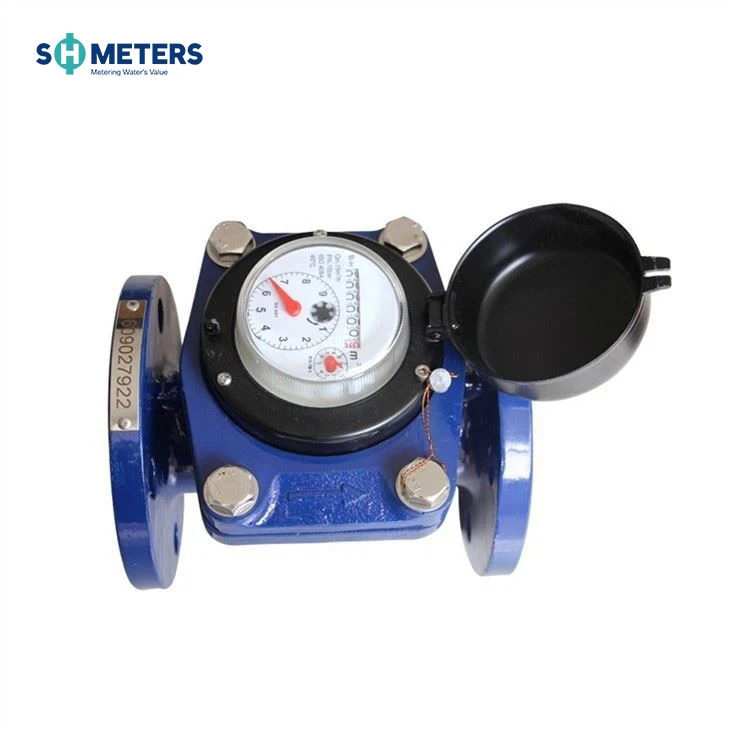

Name: 4 hüvelykes öntöző Woltman vízmérők eladók gyártók - nagykereskedelem 4 hüvelykes öntöző Woltman vízmérők eladók - SH mérők
Brand: SHMeters
SKU: 190204426

LXXG(R)-50~300(mm)

Öntözés Vízszintes lapátkerék, száraz tárcsás hideg (meleg) vízóra

Alkalmazás

A csővezetéken áthaladó hideg (meleg) víz mennyiségének mérése. A vízmérőt öntözésre használják, önkormányzati stb.

Jellemzők

· Kivehető elemszerkezet, egyszerű telepítés és karbantartás
· Száraz tárcsa, mágneses meghajtó
·Nagy áramlási kapacitás, kis nyomásveszteség
· Ellenálljon a víz zúgásának és szennyezésének
· Vákuumos zárt regiszter biztosítja, hogy a számlap mentes legyen a páralecsapódástól, és tisztán tartja a leolvasást a hosszú távú szolgáltatás során
· Kiváló minőségű anyagok a stabil és megbízható jellemzők érdekében
·A műszaki adatok megfelelnek az ISO 4064/ISO9100 nemzetközi szabványnak
· Nagy pontossággal
·A terméktartozékok közé tartoznak a csatlakozók, szűrők, csatlakozási tartozékok, csőtartozékok, karima, szűrő

Opcionális funkciók

· Műanyag regiszter, réz regiszter és teljes üveg regiszter
· Pontosság: R=25/20/50
·Méret: DN{0}}DN300
· Hideg / forró víz
·Reed kapcsoló opció
· A karima szabvány választható
· 360 fokos forgatás választható
· Öntöttvas, gömbgrafitos öntöttvas, rozsdamentes acél, GG25, GGG50, SS304, SS316 test választható
·Üzemi nyomás: PN16/25
· Impulzuskimenet biztosítása

Munkafeltétel

·Vízhőmérséklet: {{0}},1 fok ~50 fok (0,1 fok ~90 fok melegvízmérőnél)
·Víznyomás: kisebb vagy egyenlő, mint 1.{1}}Mpa (1,6 MPa kérésre)

Maximálisan megengedett hibák

·Az alsó zónában a qmin-től a qt-ig, de nem számítva ±5 százalék
·A felső zónában a qt-től a qs-ig bezárólag ±2 százalék (±3 százalék melegvíz-mérő esetén)

Méretek

típus	Méret	Hossz	Magasság	Csatlakozó karima
típus	mm			D1 Külső átmérő	D2 csavar kör átmérője	Csatlakozó csavarok (nM)
LXXG-50	50	200	253	165	125	4-M16
LXXG-65	65	200	268	185	145	4-M16
LXXG-80	80	225	284	200	160	8-M16
LXXG-100	100	250	295	220	180	8-M16
LXXG-125	125	250	310	250	210	8-M16
LXXG-150	150	300	339	285	240	8-M20
LXXG-200	200	350	382	340	295	{{0}}M20 (1,0 MPa)
LXXG-200	200	350	382	340	295	12-M20 (1,6 MPa)
LXXG-250	250	450	438	395	350	{{0}}M20 (1,0 MPa)
LXXG-250	250	450	438	405	355	12-M24 (1,6 MPa)
LXXG-300	300	500	488	445	400	{{0}}M20 (1,0 MPa)
LXXG-300	300	500	488	460	410	12-M24 (1,6 MPa)

MEGJEGYZÉS: A karima mérete megfelel az ISO{0}}:1988 szabványnak. A karima szabvány testreszabható. Különleges igényű termékek megrendelését is elfogadjuk

Impulzus pozíció

Méret	Impulzus pozíció
DN50-200	100/1000L/impulzus
DN250-DN300	1000L/impulzus

Nyomásveszteségi görbe

Áramlástechnikai specifikáció

Névleges áramlás	Maximális áramlás Q4	Permanens Flow Q3	Q3/Q1	Q2/Q1	Átmeneti áramlás Q2	Minimális áramlás Q1	Minimális Olvasás		Maximális olvasás
DN	m³/h		Q3/Q1	Q2/Q1	m³/h		m³
50	31.25	25	20	4	5	1.25	0.002	0.0002	999,999	999,999
65	50	40	20	4	8	2	0.002	0.002	999,999	9,999,999
80	78.75	63	20	4	12.6	3.15	0.002	0.002	999,999	9,999,999
100	125	100	20	4	20	5	0.002	0.002	999,999	9,999,999
125	200	160	20	4	32	8	0.002	0.002	999,999	9,999,999
150	312.5	250	20	4	50	12.5	0.002	0.002	999,999	9,999,999
200	500	400	20	4	80	20	0.002	0.002	999,999	9,999,999
250	787.5	630	20	4	126	31.5	0.02	0.02	9,999,999	99,999,999
300	1250	1000	20	4	200	50	0.02	0.02	9,999,999	99,999,999

A két Reed kapcsolórendszer működési leírása

Kérjük, tekintse meg a két reed kapcsoló rendszer diagramját alább, a két reed kapcsolót a mutatóra vagy a fogaskerékre szerelt mágnes "BE" VAGY "KI" állásban működteti a regiszteren való működés közben, de soha nem "BE" ugyanakkor, hacsak a kimenő mágnes nem támad.

A két reed kapcsoló egy mutatókörben két "BE" és két "KI" kapcsolót működtet, vagy a fogaskerék egy jelkimenetet jelent, ez az elv megakadályozza a jelkimenet elvesztését vagy túlszámlálását a kapcsolók kocogása vagy a cső vibrációja miatt, így biztosítja a jelkimenet megbízhatóságát.

Garancia

Minden mérőóra az átvételtől számított egy (1) éves gyártási és anyaghibákra vonatkozik. Az ezen időszakon belül felfedezett hibás mérőket vagy alkatrészeket díjmentesen ki kell cserélni a SHMETERS-be való visszaküldéskor.
