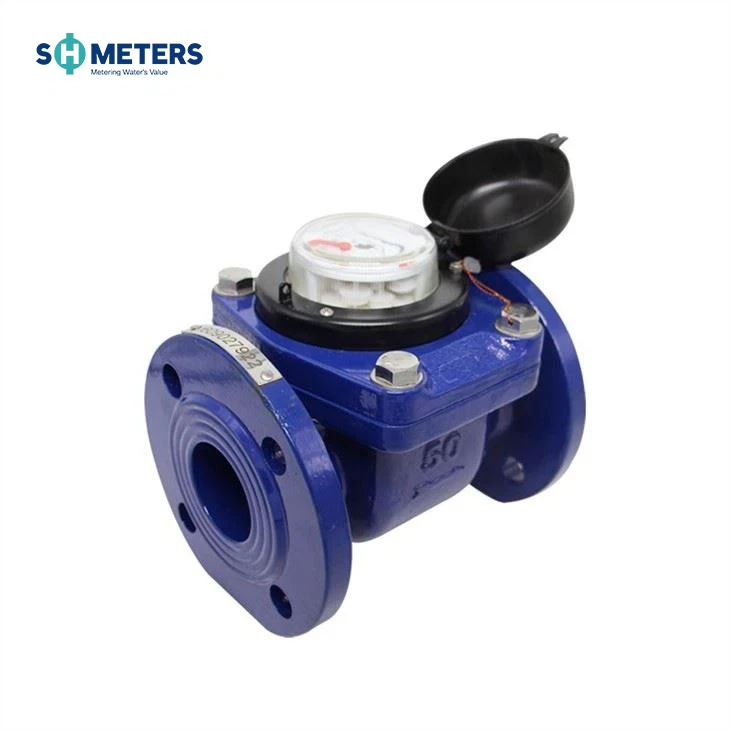

A DN50Multi Jet vízmérő alkalmazása
A csővezetéken áthaladó hideg (meleg) víz mennyiségének mérése, memorizálása és megjelenítése
A DN50 Multi Jet vízmérő TULAJDONSÁGA
1.Multi-jet, forgólapátos kerék típusa, nagy pontosság, alacsony induló áramlás
2. Kiváló minőségű anyagok a stabil, megbízható működés és megjelenés érdekében. Univerzális használat .Easy for Interchange&erősítő; karbantartás
3. Sárgaréz, vas, műanyag (nylon) test vagy kerámia alumínium ötvözet összetett anyag opcióként.
Munkakörülmények:
Vízmérő hőmérsékleti fokozat: T30,T50,T70,T90
Nyomásfok: MAP16
Nyomásveszteség fokozat: △P63
Upstream zavarási fokozat: U5
Downstream zavarás fokozat: D0
Maximálisan megengedett hiba
·Az alsó zónában a qmin-től a qt-ig, de nem számítva ±5%.
·A felső zónában a qt-től a qs-ig bezárólag ±2%; ±3% melegvízmérőnél.
Szabványoknak való megfelelés
A műszaki adatok megfelelnek az ISO 4064 nemzetközi szabványnak.
Munkakörülmények
·Vízhőmérséklet: 0,1℃~50℃ hidegvízmérőhöz.
·Víznyomás: ≤1,6 Mpa (16 bar).
Teljes méret és súly
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Méret (hüvelyk) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Hosszúság (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| szélesség (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Magasság (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Csatlakozó szál D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Karima vége |
| Súly (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Műszaki adatok
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Méret (hüvelyk) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max. leolvasás (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. olvasás (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max. nyomás (rúd) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Nyomásveszteség | 63 | ||||||
| Max. hőmérséklet | T=50/90 | ||||||
| Impulzus kimenet opció | Vmax=24V | ||||||
| Imax=100 mA | |||||||
| Pmax=2W | |||||||
Impulzus kimenet opció
| Mágnes helyzete | Liter/impulzus |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Garancia
Minden mérőóra az átvételtől számított egy (1) éves gyártási és anyaghibákra vonatkozik. Az ezen időszakon belül felfedezett hibás mérőket vagy alkatrészeket díjmentesen ki kell cserélni a SHMETERS-be való visszaküldéskor
