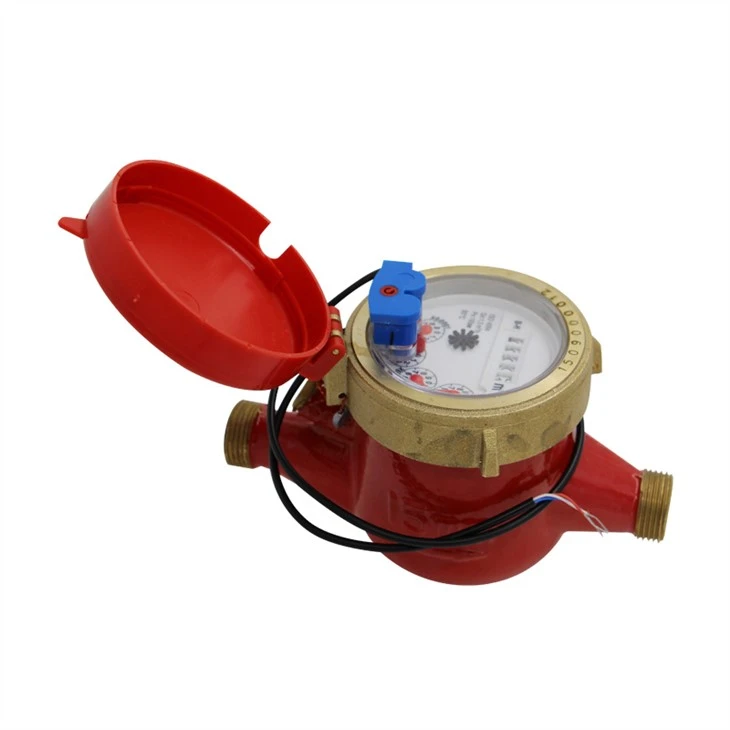

A Hebei Shanghong Meters Technology Co., Ltd. a dn15 ~ dn50 forró többsugaras vízmérők egyik vezető gyártója és szállítója Kínában. Ha kiváló minőségű dn15 ~ dn50 forró, többsugaras vízmérőket szeretne nagykereskedni, várjuk gyárunk árlistáját és árajánlatát.
MULTI{0}}JET TÍPUS
Száraz-tárcsás sárgaréz testű melegvízmérők
Alkalmazás
A csővezetéken áthaladó hideg (meleg) víz mennyiségének mérése. A vízmérőt otthoni, kereskedelmi, önkormányzati, vezetékes használatra használják
Jellemzők
· Mágneses meghajtás, alacsonyabb átviteli ellenállás.
· Mágneses árnyékolás, külső mágneses tér elleni védelemhez.
· A lezárt száraz regiszter hosszú ideig tiszta leolvasást biztosít.
·Külső szabályozó készülék.
Tartozékok: 2db tengelykapcsoló, 2db tengelykapcsoló anya és 2db alátét.
· Nagy pontossággal
· Vízszintes használatra
· Tartozékok: szűrő, forgódugattyú, csatlakozó widget, csatlakozó szerelvény
Opcionális funkciók
·Regisztráció lezárt típus: Száraz típus; félig{0}}száraz típus; Szuper-száraz típus.
· Pontosság: R=160; 200;b osztály;c osztály.
·Méret: 15-50 mm.
·Melegvíz.
· Visszacsapó szelep.
·Reed kapcsoló opció.
· Több hossz és csatlakozás kérésre elérhető.
· Menetvég típusa: BSP / NPT.
· Anyagok: sárgaréz, sárgaréz interfész, sárgaréz anyag
·Brass üzemi nyomás: PN16 (16bar)
· Impulzuskimenet / rs485 modbus / vezetékes távirányító / impulzuselosztó / impulzusolvasó kijelző
Maximálisan megengedett hiba
·Az alsó zónában a qmin-től a qt-ig, de nem számítva ±5%.
·A felső zónában a qt-től a qs-ig bezárólag ±2%; ±3% melegvízmérőnél.
Szabványoknak való megfelelés
A műszaki adatok megfelelnek az ISO 4064 nemzetközi szabványnak.
Munkakörülmények
· Víz hőmérséklete:0,1 fok ~90 fok melegvíz mérőnél.
·Víznyomás: 1,6 MPa (16 bar) vagy annál kisebb.
Teljes méret és súly
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Méret (hüvelyk) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Hossz (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| szélesség (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Magasság (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Csatlakozó szál D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Karima vége |
| Súly (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Műszaki adatok
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Méret (hüvelyk) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| R=200 | Q2(l/h) | 20 | 32 | 50.4 | 80 | 128 | 200 |
| Q1(l/h) | 12.5 | 20 | 31.5 | 50 | 80 | 125 | |
| Max. leolvasás (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. olvasás (liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max. nyomás (rúd) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Nyomásveszteség | 63 | ||||||
| Max. hőmérséklet | T=50/90 | ||||||
| Impulzus kimenet opció | Vmax=24V | ||||||
| Imax =100mA | |||||||
| Pmax=2W | |||||||
Garancia
Minden mérőóra az átvételtől számított egy (1) éves gyártási és anyaghibákra vonatkozik. Az ezen időszakon belül felfedezett hibás mérőket vagy alkatrészeket díjmentesen ki kell cserélni az SHMeterekhez való visszaküldéskor.
