A woltman vízmérő paraméterei
Méretek
típus | Méret | L Hossz | H Magasság | Csatlakozó karima | ||
D1 Külső átmérő | D2 Csavar körátmérő | Csavarok csatlakoztatása (nM) | ||||
mm | ||||||
LXLC-50 | 50 | 200 | 214 | 165 | 125 | 4-M16 |
LXLC-65 | 65 | 200 | 224 | 185 | 145 | 4-M16 |
LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 |
LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 |
LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 |
LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 |
LXLC-200 | 200 | 350 | 346 | 340 | 295 | 8-M20 (1.0DE) |
12-M20 (1,6 MPa) | ||||||
LXLC-250 | 250 | 450 | 434 | 395 (1,0 MPa) | 350 (1,0 MPa) | 12-M20 (1,0 MPa) |
405 (1,6 MPa) | 355 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
LXLC-300 | 300 | 500 | 459 | 445 (1,0 MPa) | 400 (1,0 MPa) | 12-M20 (1,0 MPa) |
460 (1,6 MPa) | 410 (1,6 MPa) | 12-M24 (1,6 MPa) | ||||
MEGJEGYZÉS: Az ge méretek megfelelnek az ISO7005-1: 1988 szabványnak. A flangestandard testreszabható. A speciális követelmények termékeinek megrendelését is elfogadják.
Pulzus pozíció
Méret | Pulzus pozíció |
DN50-65 | 10/100 / 1000L / impulzus |
DN80-200 | 100 / 1000L / impulzus |
DN250-300 | 1000L / impulzus |

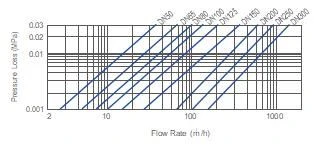

Nyomásveszteség görbe

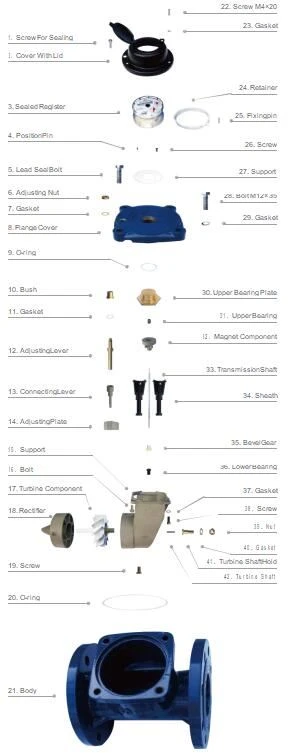

Robbantott ábra
Áramlási technika specifikáció
Névleges áramlás | Maximális áramlásQ4 | Állandó áramlásQ3 | Q3/Q1 | Q2/Q1 | Átmeneti áramlásQ2 | Minimális áramlásQ1 | Minimális olvasmány | Maximális olvasmány | ||
Teljes üveg pecsét | Közös pecsét | Teljes üveg pecsét | Közös pecsét | |||||||
DN | m3/h | m3/h | m3 | |||||||
50 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 2 | |||||||||
65 | 50 | 40 | 50 | 1.6 | 1.3 | 0.8 | 0.0005 | 0.0002 | 999,999 | 999,999 |
4 | 3.2 | |||||||||
80 | 78.8 | 63 | 50 | 1.6 | 2 | 1.3 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 5 | |||||||||
100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 8 | |||||||||
125 | 200 | 160 | 50 | 1.6 | 4 | 3.2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 12.8 | |||||||||
150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 20 | |||||||||
200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
4 | 32 | |||||||||
250 | 787.5 | 630 | 25 | 1.6 | 40.3 | 25.2 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 100.8 | |||||||||
300 | 1250 | 1000 | 25 | 1.6 | 64 | 40 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
4 | 160 | |||||||||
A két Reed SwitchesSystem működési leírása
Kérjük, olvassa el a két nádkapcsoló rendszer alábbi ábráját. A két nádkapcsolót a be- vagy kikapcsolva kell működtetni úgy, hogy a mágnes a regiszterben való működése során a főkapcsolóhoz kapcsolta, de soha nem „BE” egyszerre, hacsak nem a külső mágneses támadások .
A két nádkapcsoló két „BE” és két „KI” kapcsolót működtet a mutató egy körében, vagy a fogaskerék egy jelkimenetet jelent, ez az elv megakadályozza a jel kimenetének elvesztését vagy túlszámlálását a kapcsolók kocogása vagy a cső rezgése miatt, tehát biztosítja a jel kimenetének megbízhatóságát.
Garancia
Minden mérő garantálja a kivitelezés és az anyagok (1) időtartama alatt az elfogadás napjától számított hibákat. Hibás mérők vagy részek, amelyeket ebben az időszakban fedeztek fel, felújítás nélkül vissza kell térniük az SH-MECH mérőkhöz.
